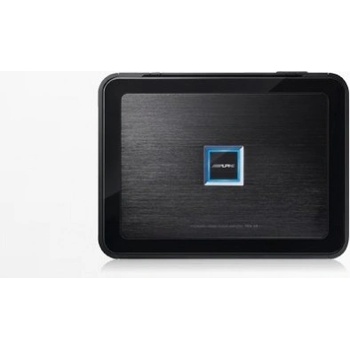

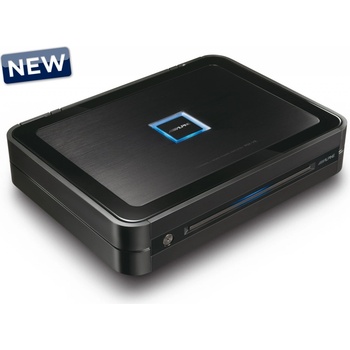

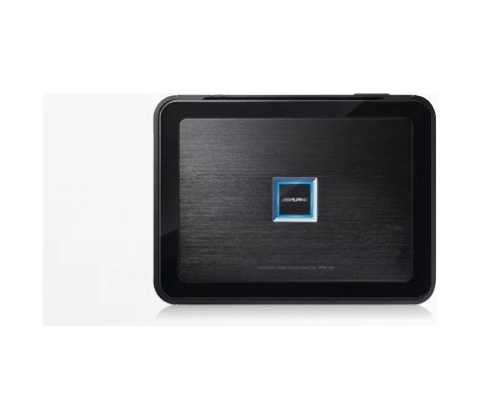

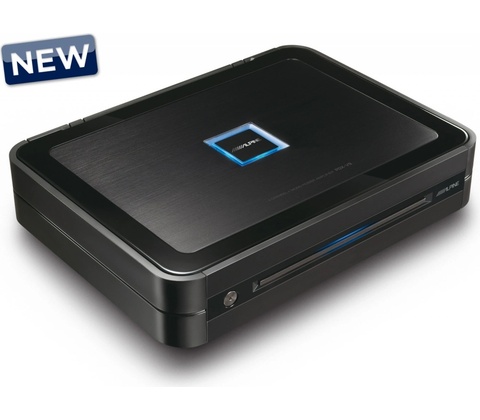

Alpine PDX-V9

PDX-V9 - 5 Kanálový Digitálny Zosilňovač

Zoznámte sa s novým zosilňovačom

Nová séria zosilňovačov PDX je kompletne prepracovaná pre čo najlepší výkon, zvukovú kvalitu a spoľahlivosť. Séria PDX je určená pre skutočných audiofilov a vyznačuje sa vskutku miniatúrnymi rozmermi.

Nový koncový stupeň triedy Reference

Ultra-široký frekvenčný rozsah

Super-široký frekvenčný rozsah ponúka poslucháčom neporovnateľnú zvukovú kvalitu a detaily, ktoré si zaslúžia high-endové audiofilské komponenty. 5Hz-100kHz for 4ch, 5Hz-400Hz for Mono (+0,-3dB)

Úroveň Celkového Harmonického Skreslenia(THD) vs Frekvencia

Úplne nová séria zosilňovačov PDX nie je typickým predstaviteľom zosilňovačov triedy D tak ako ich poznáte. Tradične zosilňovače triedy D nie sú práve najvhodnejšie na reprodukciu vysokých frekvencii. Tieto nové zosilňovače PDX sú úplne prvými vôbec v triede D, ktoré rúcajú tieto tradície a nedostatky zosilňovačov minulej éry. Modely PDX-M12, PDX-M6, PDX-F6, a PDX-F4 sú synonymom pre reprodukciu extrémne vysokých frekvencií. THD na vysokých frekvenciách doslova padá nadol a výsledkom je čistý a jasný zvuk v spektre, kde sú Vaše uši najnáchylnejšie počuť skreslenie. -500 pre 4-kanál.

Výstupný Výkon

Špičkové Parametre

Výkonové stupne zosilňovačov PDX sú navrhnuté tak aby produkovali minimum rušenia. Zároveň je celková účinnosť zosilňovačov PDX ako systému na extrémne vysokej hodnote okolo 80% (napájacia časť >90%, výkonová časť >90%).

Riadiaci Procesor Výkonu

PDX zosilňovače majú zabudovaný nový riadiaci obvod Alpine - tzv. riadiaci procesor výkonu, ktorý kontroluje všetky aspekty výkonu zosilňovača, sleduje napňtie, teplotu a výstupný výkon aby bolo zabezpečené non-stop počúvanie hudby bez prerušovania z dôvodu preťaženia alebo prehriatia. Oproti konkurencii, ktorá pri prehriatí alebo preťažení vypne celý zosilňovač, zosilňovače PDX a ich riadiaci procesor výkonu zareaguje pri prehriatí znížením výkonu na úroveň, ktorá umožní ochladenie na pracovnú teplotu. Po jej dosiahnutí sa výkon zosilňovača vráti na pôvodnú úroveň. Ak necháte hrať zosilňovač len z batérie, procesor riadenia výkonu bude s úbytkom napätie adekvátne znižovať poskytovaný výkon. Ak sa napätie dostane na normálnu úroveň, výkon zosilňovača sa opäť zvýši na pôvodnú hodnotu. Táto technológia umožňuje zabezpečiť neprerušovanú reprodukciu hudby bez rušivého vypínania zosilňovača - výsledkom je len jasne definovaný výstup a čistá kvalitná hudba.

Stabilita pri práci s malými impedanciami

Tieto zosilňovače sú stabilné i pri práci do malých impedancií a svoj deklarovaný výkon poskytujú i pri zapojení na 2 či 4 Ohmy. To umožňuje používať zosilňovače PDX so širokým spektrom reproduktorov a subwooferov, zaťaženie je nastavované automaticky.

Garantovaný Výkon od Počiatku - Certifikát.

Každý zosilňovač PDX má svoj vlastný certifikát výkonu, kde je zaznamenaná skutočná otestovaná hodnota výkonu pre daný kus.

Flexibilné Použitie

Unikátny Systém pre Stohovanie

Nové zosilňovače PDX sú o 20% nižšie ako predchádzajúca séria. Nový systém stohovania umožňuje naskladať zosilňovače na seba bez medzier medzi nimi, čo nielen šetrí miesto ale zároveň priame prepojenie chladiacich plôch zabezpečuje lepšie chladenie celku.

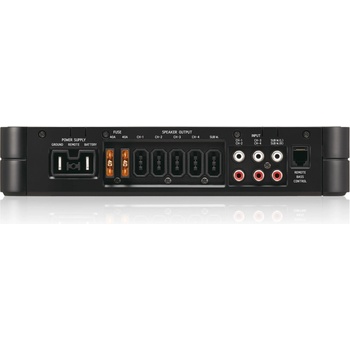

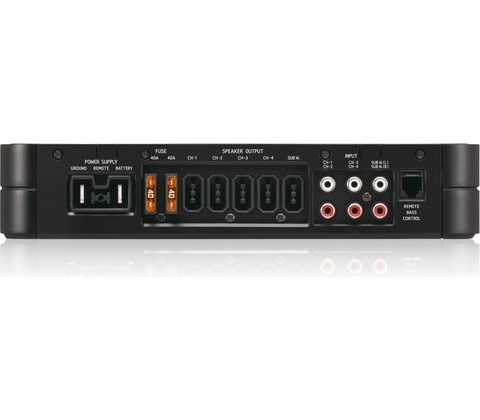

Reproduktorové terminály

Kvalitné reproduktorové terminály umožňujú pripojenie káblov s plochou prierezu až 10 mm? a majú unikátny systém pre rýchle a bezpečné pripojenie a odpojenie. Konštrukcia taktiež zabraňuje prepólovaniu.

Napájací konektor

Nový napájací konektor je riešený ako odoberateľný s malými vnútornými stratami a umožňuje pripojenie káblov do plochy prierezu až 25 mm?.

Diaľkový ovládač úrovne basov(RUX-KNOB)

Jednoduchým pripojením RUX-KNOB (predávané samostatne) máte možnosť priamo ovládať úroveň basov z palubnej dosky. Zároveň je možné ovládať niekoľko navzájom prepojených zosilňovačov jedným ovládačom.

Individualizácia

Zosilňovače PDX je možné individualizovať - sériový ozdobný rámik sa dá farebne upraviť podľa Vašich požiadaviek buď svojpomocne alebo prostredníctvom montážnej dielne Alpine.

Vlastnosti

Montáž

• Konektory: napájacia a reproduktorové konektory vyhotovené ako rýchlo pripojiteľné terminály
• Rozmiestnenie terminálov: na jednej strane

Možnosť vrstvenia zosilňovačov na seba, jednoduchá a čisto vyzerajúca montáž

Všeobecné

• Trieda zosilňovača: Trieda D(digitálny)
• Počet kanálov: 4 + 1 mono

Tepelná ochrana

Ochrana proti nízkemu napätiu

• Typ zdroja: DC-DC PWM
• Typ osadenia: STAR

Ochrana proti prepätiu

• Indikácia napájania: Modrý LED indikátor pre napájanie a prevádzkový status
• Výhybka: Nastaviteľný High Pass, Low Pass Filter a Band Pass Filter

Predzosilňovací stupeň z diskrétnych súčiastok

Koncový zosilňovač MOSFET

Typ dosky: 6 vrstvová skloepoxidová doska plošných spojov

Nastavenia pre jednotlivé vstupy (CH1/2 & CH3/4)

Nastavenia pre subwoofer

• Subsonický Filter: Nastaviteľný
• Ovládanie basov: Pripravené na káblové DO (RUX-KNOB)

ŠPECIFIKÁCIE

Výkon RMS

Celkový maximálny výkon: 1600W

Výkon RMS

• Na kanál do 4 Ohmov, 14.4V (?1%THD+N): 100W RMS x 4 + 500W RMS x 1
• Na kanál do 2 Ohmov, 14.4V (?1%THD+N): 100W RMS x 4 + 500W RMS x 1
• Premostenie 4 Ohmy, 14.4V (?1%THD+N): 200W RMS x 2

Nastavenia zvuku

• Výhybka: Nastaviteľná(CH1/2, HPF): 30 - 600 Hz (x1), 300 - 6kHz (x10), -12 dB/oct.
• Výhybka: Nastaviteľná (CH3/4, HPF): 30 - 600 Hz, -12 dB/oct.
• Výhybka: Nastaviteľná (CH3/4, BPF): 30 - 600 Hz (HPF), 300 - 6kHz (LPF, x10), -12 dB/oct.
• Výhybka: Nastaviteľná(Subwoofer): 50 - 600 Hz, -24 dB/oct.
• Subsonic Filter: 3 - 30 Hz, -24 dB/oct.

Všeobecné

• Požiadavky na napájanie: 14.4V DC (11V do 16V)
• Citlivosť na vstupe (RCA Input): 0.2 - 4V (CH1/2, CH3/4), 0.1 - 4V (Subwoofer)
• Vstupná impedancia: >10k ohm
• Frekvenčný rozsah (+0, -3dB: 1W do 4 ohm) pre CH-1/2/3/4: 3 - 100kHzFrekvenčný rozsah (+0, -3dB: 1W do 4 ohm) pre Subwoofer: 3 - 600 Hz
• THD+N (10W do 4 ohm) pre CH-1/2/3/4: ?0.005%
• THD+N (10W do 4 ohm) pre Subwoofer: ?0.006%
• THD+N (Rated Power do 4 ohm) pre CH-1/2/3/4: ?0.03%
• THD+N (Rated Power do 4 ohm) pre Subwoofer: ?0.05%
• Damping Faktor pre CH-1/2/3/4: >500 do 4ohm na 100Hz
• Damping Faktor pre Subwoofer: >1000 do 4ohm na 100Hz
• Signál/Šum(Rated Power do 4 ohm) pre CH-1/2/3/4: 112 dB
• Signál/Šum (Rated Power do 4 ohm) pre Subwoofer: 119 dB
• Hmotnosť: 2.7 kg

Rozmery

Pôdorys: 257 x 50.8 x 192 mm
