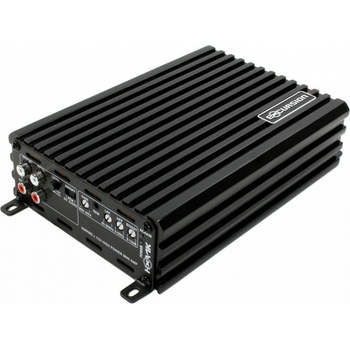

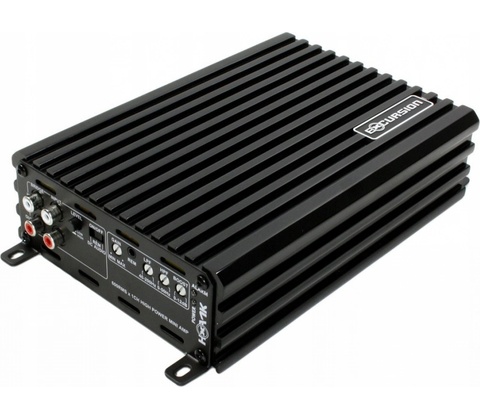

eXcursion HXA 1K

✳️ ✳️ ✳️ Excursion HXA-1K - zosilňovač do auta ✴️ ✴️ ✴️ 1-kanálový zosilňovač do auta s výkonom 1x400/600W, stabilný do 2Ω, digitálny (trieda D), možnosť premostenia (Bridge-Link), Hi/Lo vstupy signálu, Auto Turn On/Off, malé rozmery. ⭐️ ⭐️ ⭐️ Digitálny 1-kanálový zosilňovač s veľmi vysokou účinnosťou a malými rozmermi, postavený na báze obojstrannej dosky PCB vyrobenej technológiou povrchovej montáže SMD. ➡️ Zosilňovač je vybavený systémom eliminácie šumu a rušenia, ako aj viacnásobným ochranným obvodom proti preťaženiu, skratu na výstupe reproduktora, prehriatiu a príliš nízkemu alebo príliš vysokému napájaciemu napätiu. ➡️ Štandardná výbava zahŕňa aj plynule nastaviteľné filtre LP a HP s možnosťou práce v režime BP Subsonic (Band Pass), korektor zosilnenia basov „Bass Boost“, systém „Auto Turn ON/OFF“ na ovládanie zapínania a vypínania zosilňovača a vstupy „High/Low Input“ pre audio signál s úrovňou reproduktora a úrovňou RCA (spoločné vstupy signálu pre režim "High/Low" cez RCA konektory). ➡️ Všetky 1-kanálové zosilňovače Excursion série HXA majú možnosť linkovania, t.j. spoločnej práce dvoch rovnakých modelov v zapojení typu BRIDGE (jeden ako riadiaci Master, druhý ako Slave). ➡️ Zosilňovač HXA-1K môže stabilne pracovať so záťažou s minimálnou impedanciou 2Ω pri štandardnej konfigurácii zapojenia alebo 4Ω v zapojení dvoch rovnakých zosilňovačov pracujúcich spoločne v režime BRIDGE (premostenie). ➡️ Model môže byť tiež vybavený voliteľným diaľkovým ovládačom hlasitosti subwoofera Excursion HXA-RC. ⚙ ZÁKLADNÉ TECHNICKÉ ÚDAJE ⚙

• Počet kanálov: 1
• Výstupný výkon RMS/4Ω (napätie Zdroj 14,4 V): 1 x 400 W
• Výstupný výkon RMS/2Ω (napätie Zdroj 14,4 V): 1 x 600 W
• Výstupný výkon Premosťovací mostík RMS/4Ω, 2 ks (zdriemnutie. Zdroj 14,4 V): 1 x 1200 W
• Výstupný výkon Premosťovací mostík RMS/2Ω, 2 ks (zdriemnutie. Zdroj 14,4 V): nie je podporované
• Frekvenčné pásmo: 5 – 300 Hz
• Max. úroveň skreslenia THD/4Ω: < 0,2 %
• Signál/šum (S/N Ratio): >100 dB
• Citlivosť vstupov pre RCA signál (LOW Level): 0,2 - 5,0 V
• Citlivosť vstupov pre reproduktorový signál (HIGH Level): 0,5 - 15,0 V
• LP filter s plynulou reguláciou: 40 – 200 Hz
• Filter HP s plynulou reguláciou: 0 – 50 Hz (Subsonic)
• Bass Boost – zvýšenie nízkych frekvencií: plynulá regulácia 0-12 dB/45 Hz
• Účinnosť /4Ω: >80 %
• Prevádzkové napätie: 10-15 V
• Poistka: vyžaduje sa vonkajšia 60 A
• Ochrana pred vysokou teplotou: od 80 °C
• Ochrana pred nízkym napájacím napätím: menej ako 8 V
• Rozmery puzdra bez prípojok (š) /vys. /dĺžka ): 140/54/200 mm
• Práca v digitálnej triede „D“.
• Technológia: SMD, Full MOSFET. Vojenský štandard.
• Režimy prevádzky filtrov HP a LP: trvalo zapnuté ako Band Pass Filter.
• Vstup audio signálu: 2xRCA (spoločný pre signál HIGH / LOW – iba vtedy, keď zosilňovač nepracuje v režime mostíka Bridge).
• BRIDGE (most): možnosť prevádzky dvoch rovnakých zosilňovačov – jeden ako Master, druhý ako Slave
• Vstup BRIDGE IN: 1xRCA (iba keď tento zosilňovač pracuje ako Slave – je to vstup pre signál vysielaný z druhého zosilňovača Master)
• Výstup BRIDGE OUT: 1xRCA (iba keď tento zosilňovač pracuje ako Master – ide o výstup signálu do druhého zosilňovača Slave).
• Prepínače na výber úrovne vstupného signálu HIGH / LOW (signál s reproduktorovou úrovňou alebo RCA).
• Spoločné vstupovanie signálu HIGH alebo LOW cez konektory RCA po zvolení vhodného režimu prevádzky pomocou prepínača LEVEL (odporúčame používať adaptívne konektory RCA/HLA Excursion XML a Excursion XFM – predávajú sa samostatne).

✅ Na výber 3 možnosti ovládania zapínania a vypínania zosilňovača (výber možnosti prepínačom ON/OFF): 1️⃣ REM - ovládanie privedením riadiaceho napätia +12V z autorádia na konektor "Remote" 2️⃣ DC - automatické ovládanie jednosmerným napätím (cca +6V) odoberaným cez RCA vstupy z reproduktorových káblov autorádia (funguje po predchádzajúcom výbere prepínačom LEVEL vstupu signálu s úrovňou reproduktora - HIGH) 3️⃣ AUDIO - automatické ovládanie zosilňovača po detekcii impulzov audio signálu (napr. hudby) na RCA vstupoch zosilňovača. Táto možnosť má obvod časového oneskorenia.

• Niklované konektory a prípojky vodičov odolné voči korózii.
• Masívne terminály so skrutkami imbus pre napájacie káble s prierezom do 21 mm2.
• Masívne terminály so skrutkami imbus pre reproduktorové káble s prierezom do 10 mm2.
• Ochranné obvody proti preťaženiu, skratu na výstupe reproduktora, prehriatiu a príliš nízkemu napätiu.
• Konektor na pripojenie voliteľného diaľkového ovládača úrovne hlasitosti subwoofera Excursion HXA-RC (predáva sa samostatne).

✅ TURN ON/OFF - 3 možnosti ovládania zosilňovača (Remote)

Zosilňovač Excursion HXA-1K má obvod „Remote“ zodpovedný za zapínanie a vypínanie zosilňovača, ktorý môže pracovať v troch režimoch voliteľných prepínačom ON/OFF. ➡️ Prvý variant (REM) funguje pre vstupný signál HIGH aj LOW a je to štandardné ovládanie zosilňovača privedením napätia +12V na jeho konektor REM. ➡️ Zvyšné dva varianty ovládania (možnosť DC a AUDIO) pracujú ako systém "Auto Turn On/Off" a môžu sa použiť v prípade, že autorádio nemá štandardný riadiaci výstup „Remote“. Ak je prepínač ON/OFF v polohe DC a predtým bol vybraný typ signálového vstupu HIGH (signál s úrovňou reproduktora), systém automaticky zapne zosilňovač, keď sa po zapnutí autorádia na jeho reproduktorových kábloch objaví jednosmerné napätie cca 6V voči kostre napájania. Tento typ ovládania sa môže použiť vo väčšine štandardných autorádií s interným výkonovým zosilňovačom postaveným na báze integrovaných obvodov. Táto možnosť však nemusí fungovať s pokročilejšími továrenskými audio systémami, ktoré sú vybavené externým zosilňovačom, kde sa na reproduktorových kábloch nenachádza jednosmerné napätie (napr. niektoré modely BMW). ➡️ Ak je prepínač ON/OFF v polohe AUDIO, systém zapne alebo vypne zosilňovač v závislosti od detekcie prítomnosti impulzov audio signálu na signálových vstupoch RCA. Tento režim má obvod časového oneskorenia. V prípade použitia systému "Auto Turn On/Off (možnosť DC alebo AUDIO), konektor REM +12V nachádzajúci sa pri konektoroch napájacích káblov plní úlohu automaticky riadeného výstupu REMOTE, ktorý sa môže použiť na zapínanie/vypínanie iných zariadení, napr. ďalších výkonových zosilňovačov.
